近些年來，高速、高鐵等基礎設施建設事業的快速發展，我國隧道建設工作進入了迅猛發展時期，隨之而來的各種隧道事故也頻頻發生。隧道穿越的山體工程地質及水文地質等條件復雜多變，既有隧道受修建時期的設計與施工技術條件的限制，早起修建的隧道經常出現隧道拱頂開裂、邊墻開裂、拱頂空洞、襯砌損壞、隧道滲漏水、隧道凍害、圍巖大變形等隧道的健康問題變得日益突出，如何對現役營運隧道或新建隧道進行健康診斷和病害與災害預防和控制就顯得極為重要。
- 主要監測內容 -
|
1、 圍巖及支護狀態的觀察描述 2、 地表沉降 3、 隧道拱頂沉降 4、 隧道收斂監測 5、 附近的建筑物傾斜監測 6、 孔隙水壓力監測 7、 支護土壓力監測 8、 土體垂直位移監測 9、 土體水平位移監測 |
- 監測項目 -
施工期監測項目
|
溫濕度 |
溫濕度傳感器 |
火災 |
溫度傳感器 |
|
煙霧 |
煙霧傳感器 |
圍巖傾斜 |
測斜儀 |
|
圍巖變形 |
測距儀 |
裂縫 |
裂縫計 |
|
混凝土應變 |
應變計 |
|
|
運營期監測項目
|
凈空收斂 |
位移傳感器，收斂?jī)x |
拱頂下沉 |
位移傳感器 |
|
地表下沉 |
全站儀，水準儀 |
圍巖位移 |
位移計 |
|
土體位移 |
位移計 |
錨桿軸力 |
鋼筋計，軸力計 |
|
拱架內力 |
鋼筋計，應變計 |
接觸壓力 |
土壓力盒 |
|
襯砌內力 |
應變計 |
孔隙水壓力 |
孔隙水壓計 |
|
有害氣體 |
氣體感應器 |
振動監測 |
加速度傳感器 |

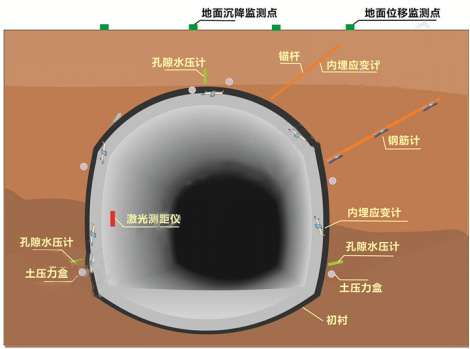

- 監測示意圖 -

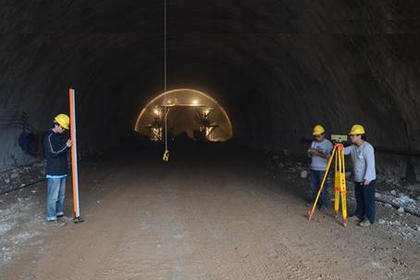

- 監測場景 -
- 隧道檢測 -
